نظام مرساة الحفر الذاتي للتدعيم المسبق للأنفاق
نظام مرساة الحفر الذاتي للتدعيم المسبق للأنفاق للدعم المسبق، وتثبيت واجهة الحفر، وتعزيز التربة الضعيفة باستخدام قضبان مجوفة مثل R32 وR38 وR51 وT76 وفقًا لحمل التصميم.
| نوع النظام | نظام التدعيم المسبق بالقضبان المجوفة ذاتية الحفر / الدعم المسبق للأنفاق |
| مقاسات القضبان الشائعة | R32، R38، R51، T76 وفقًا للتصميم |
| اتجاه التركيب | أمام واجهة النفق، أو وفق نمط دعم التاج أو مدخل النفق |
| الوظيفة النموذجية | تثبيت واجهة الحفر، والدعم المسبق للتاج، وتعزيز التربة الضعيفة |
| ريقة الحقن | مونة إسمنتية عبر القلب المجوف وحول الحلقة المحيطة بالقضيب |
| الملحقات | لقمة حفر، ووصلة ربط، وصامولة، ولوح، وممركز، ومهايئ حقن |
| ظروف التربة | مناطق الصدوع، والصخور المتجوية، والغطاء الضحل، والواجهة المختلطة، والأرض الحاملة للمياه |
| ملاحظة تصميمية | يجب أن يتبع مقاس القضيب النهائي ونمطه رسومات دعم النفق |
نظام مرساة ذاتية الحفر للدعم الأمامي للأنفاق، وتثبيت وجهة الحفر، والدعم المسبق لقوس النفق، وتقوية التربة الضعيفة أمام الحفر.
نظرة عامة على المنتج
يستخدم التدعيم الأمامي للأنفاق تسليحًا يُركّب أمام واجهة الحفر لتقليل فقدان التربة، والحفر الزائد، ومخاطر الانهيار. تُعد القضبان المجوفة ذاتية الحفر مفيدة لأن القضيب نفسه يقوم بالحفر والحقن ويبقى كدعامة.
يُطبَّق هذا النظام في واجهات الأنفاق الضعيفة، والمداخل، ومناطق الفوالق، والغطاء الضحل، والصخور المتجوية، والتربة الحاملة للمياه حيث قد تكون طرق الحفر المسبق التقليدية غير موثوقة.
يمكن أن يتراوح مقاس القضيب من R32 أو R38 لدعم واجهة أخف، إلى R51 أو T76 للدعم المسبق الثقيل وأنظمة المظلة بأسلوب الخوازيق الدقيقة.
المواصفات الفنية
| نوع النظام | نظام التثبيت الأمامي بقضيب أجوف ذاتي الحفر / نظام الدعم المسبق للأنفاق |
|---|---|
| المقاسات الشائعة للقضبن | R32، R38، R51، T76 وفقًا للتصميم |
| اتجاه التركيب | أمام واجهة النفق، بنمط دعم التاج أو مدخل النفق |
| الوظيفة النموذجية | تثبيت واجهة الحفر، الدعم المسبق لتاج النفق، تدعيم التربة الضعيفة |
| طريقة الحقن | حقن ملاط أسمنتي عبر القلب المجوف وحول الفراغ الحقي للقضيب |
| الملحقات | رأس الحفر، وصلة الربط، صامولة، صفيحة، مُمركز، محول الحقن |
| ظروف التربة | مناطق الصدوع، الصخور المتجوية، الغطاء الضحل، واجهة الحفر المختلطة، التربة الحاملة للمياه |
| ملاحظة التصميم | يجب أن يتبع مقاس ونمط القضيب النهائيان رسومات تدعيم النفق |
معرض صور المنتج

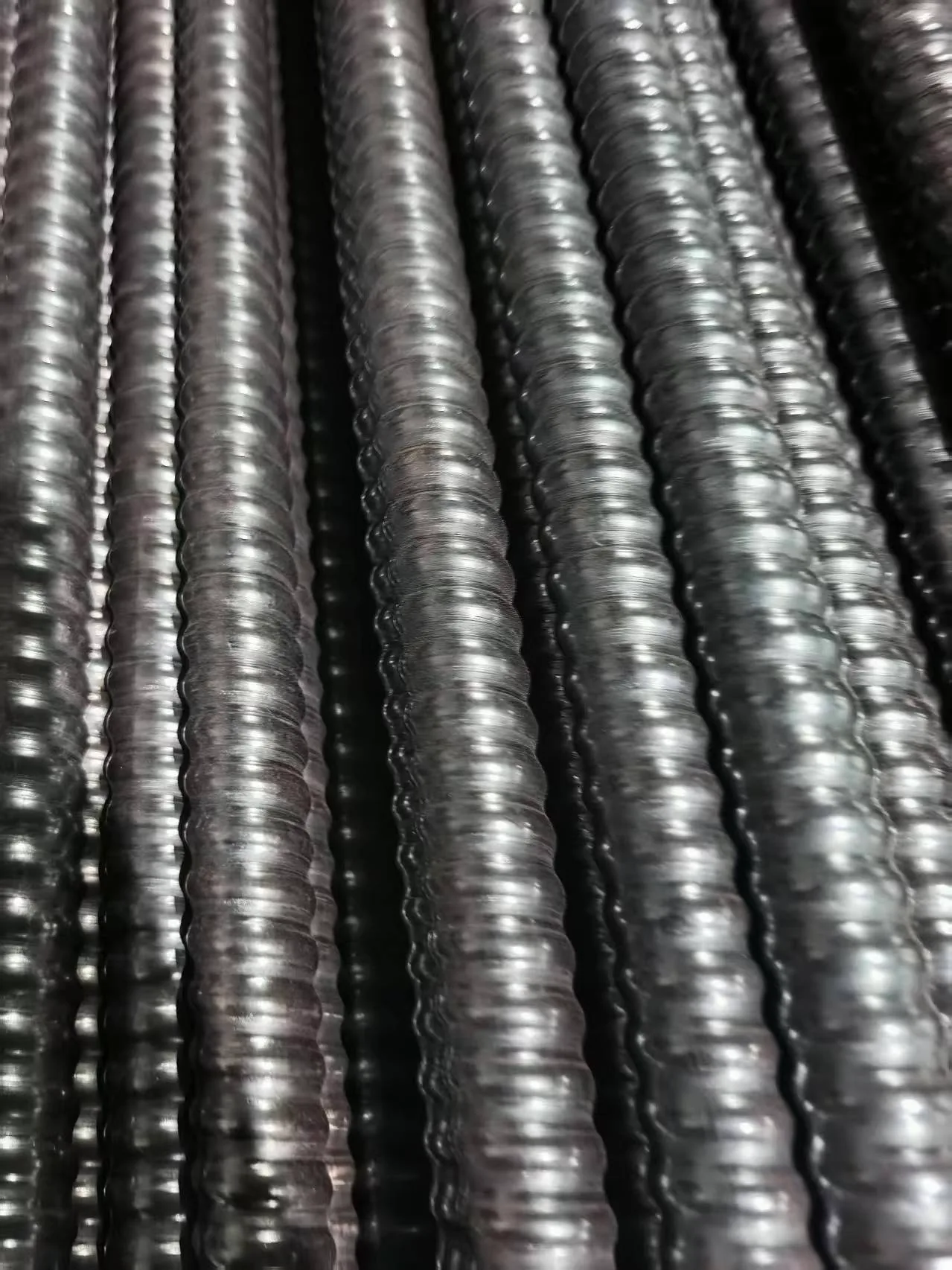

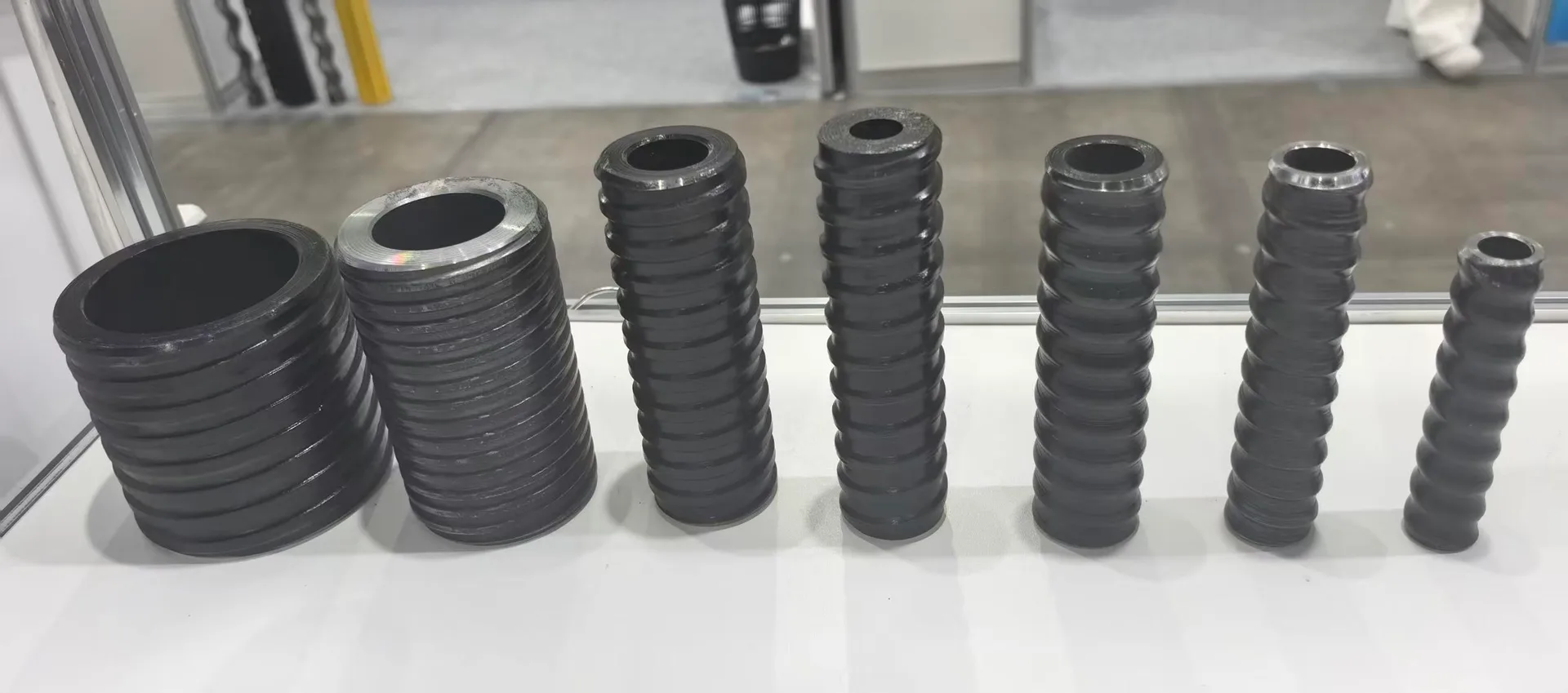

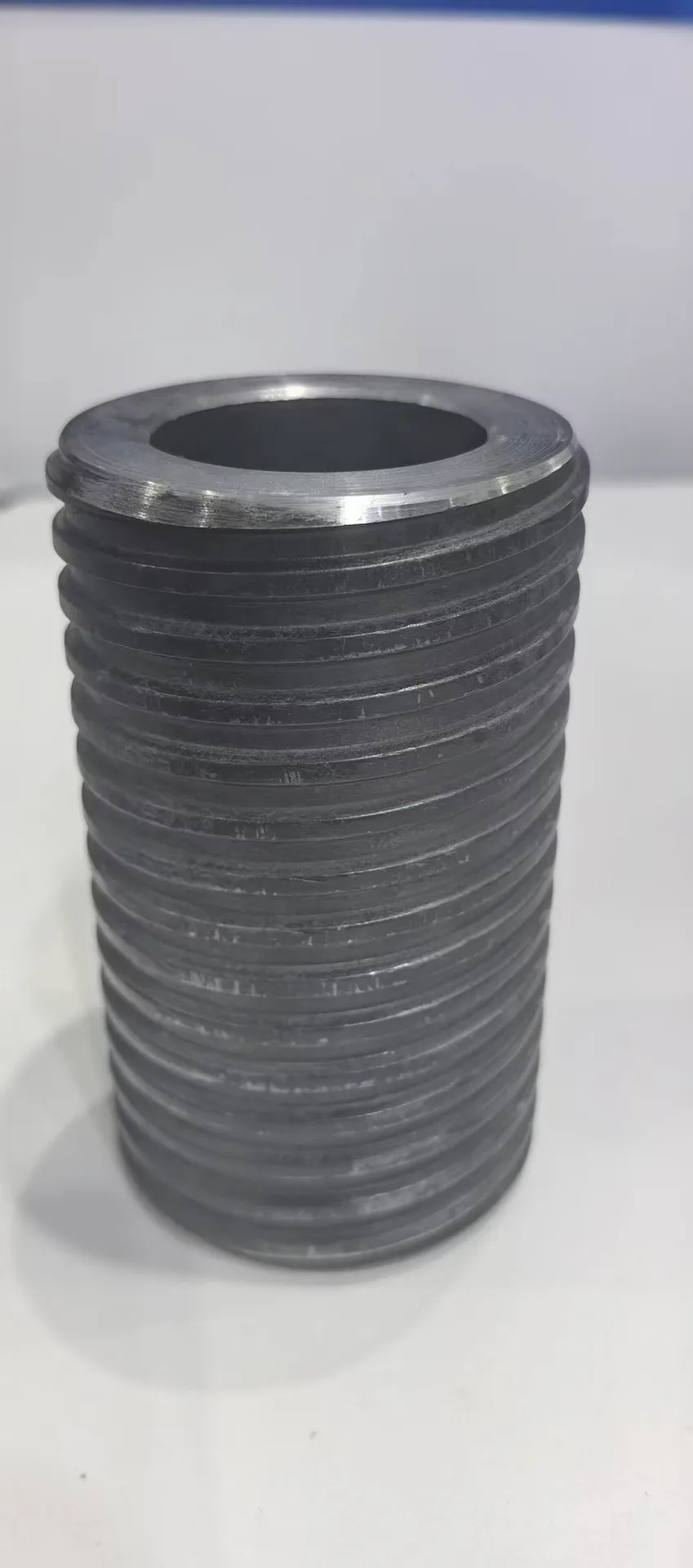

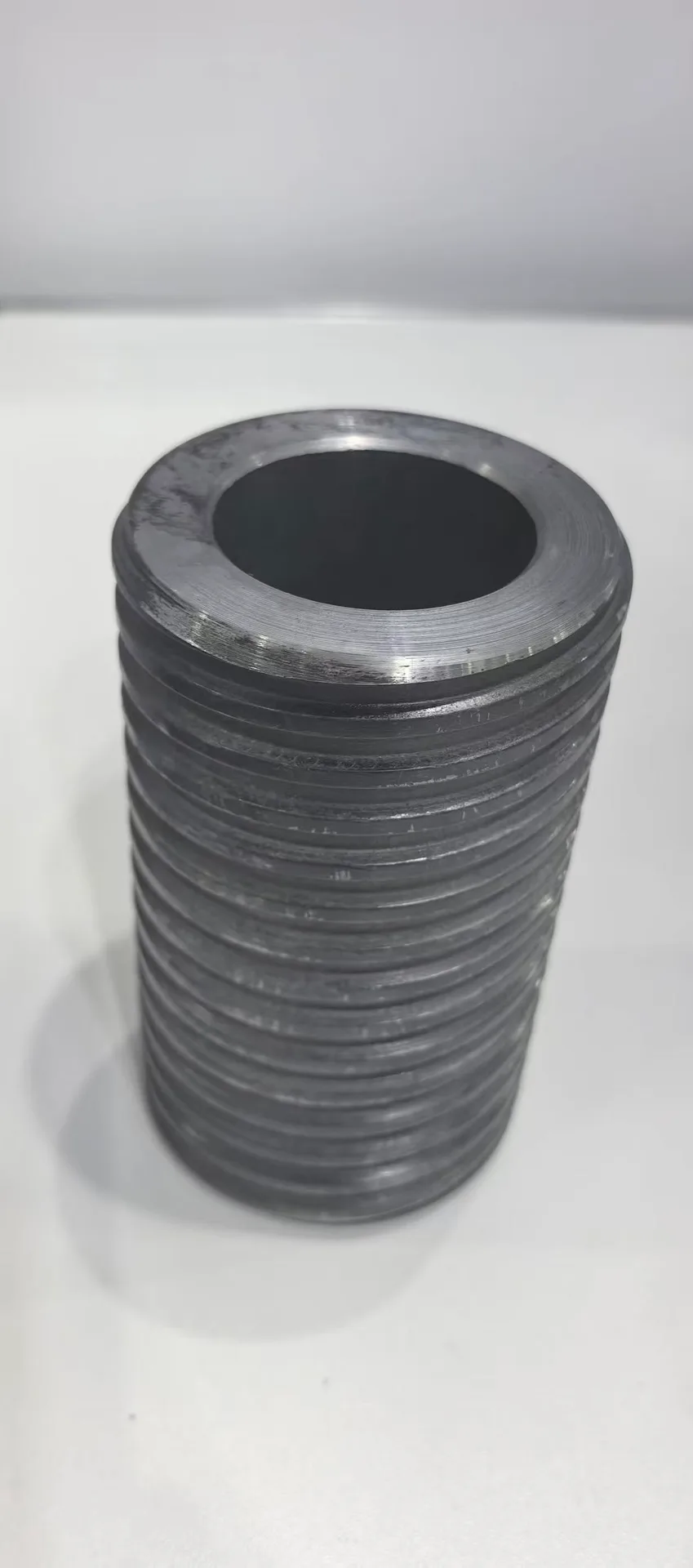

صور حقيقية من مجموعة وسائط المراسي ذاتية الحفر الحالية، تُستخدم لعرض جسم القضيب، ومظهر السن اللولبي، وقضيب الحقن المجوف، وتفاصيل الملحقات.
التطبيقات وظروف التربة الفعلية
الدعم المسبق لتاج النفق
يُركّب قبل الحفر لدعم التربة الضعفة فوق واجهة الحفر.
تثبيت واجهة الحفر بالمسامير
يحسن استقرار واجهات الأنفاق الضعيفة أو المختلطة قبل جولة الحفر التالية.
تدعيم بوابة النفق
يسيطر على الغطاء الضحل والتربة المتجواة عند مداخل الأنفاق.
استعادة الانهيار
يمكن أن يساعد في تدعيم التربة المفككة قبل إعادة الحفر بعد الفشل الموضعي.
مزايا الأداء
تركيب بتمريرة واحدة
يقلل الحفر والحقن عبر القضيب المجوف من عمليات ثقوب الحفر المنفصلة.
مفيد في التربة غير المستقرة
يبقى القضيب في مكانه حتى في المناطق التي قد تنهار فيها الحفرة بعد الحفر.
قدرة مرنة
تتيح خيارات R32-R51 وT76 مطابقة قدرة الدعم مع التصميم.
متوافق مع سجلات الحقن
يمكن تسجيل الضغط والحجم والتدفق الراجع والطول المركب لمراقبة الجودة.
دليل الاختيار
اختر نظام التدعيم الأمامي للنفق وفقًا لفئة الدعم، والتشوه المتوقع للتربة، ومعدات الحفر، ومتطلبات استقرار واجهة الحفر.
| R32 / R38 | تثبيت الواجهة بالمسامير والدعم المسبق المعتدل لتاج النفق. |
|---|---|
| R51 | دعم أثقل لمدخل النفق وقضبان تدعيم أمامي أطول. |
| T76 | دعم مظلي عالي السعة أو تدعيم بأسلوب الخوازيق الدقيقة حيثما يتم تحديده. |
| فحوصات الجودة | تتبّع عمق الحفر، وحجم الجص، والتدفق الراجع، وتباعد النمط، وطول التداخل. |
مراقبة الجودة وفحوصات التركيب
التحقق من المواد
تأكيد القطر الاسمي والقطر الداخلي وسماكة الجدار والوزن وحمل الخضوع والحمل الأقصى مقابل مواصفة الطلب وشهادة المصنع.
ملاءمة القلاوظ والوصلة
افحص شكل القلاوظ وتعشيق الوصلة وملاءمة الصامولة وتوافق صفيحة التحميل قبل الإرسال.
سجلات الحقن
في الموقع، سجّل خلطة الملاط والضغط والحجم والتدفق الراجع ووقت المعالجة لأن جودة التماسك تتحكم في الأداء النهائي للمرساة.
إمكانية تتبع التركيب
تتبّع الطول المركّب، وعمق الحفر، وقطر رأس الحفر، وكمية الوصلات، وموقع المرساة لكل نقطة دعم.
تغليف التصدير والملحقات المطابقة
توري النظام المطابق
يمكن شحن القضبان مع رؤوس حفر مستهلكة، ووصلات، وصواميل، وألواح تحميل، وممركزات وفقًا لقائمة المواد.
حزم التصدير
تُحضّر الحزم للتحميل في الحاويات، والشحن البحري، والمناولة في موقع العمل.
خيارات الطول
يمكن توريد أطوال قياسية وأطوال مخصصة للمشروع؛ وتدعم الوصلات التركيب المرحلي في مناطق العمل محدودة المساحة.
المستندات
يمكن إعداد قائمة التعبئة، والفاتورة التجارية، وشهادة اختبار المصنع، وسجلات الفحص وفقًا لشروط الطلب.
لماذا تختار فولاذ صن سي
- صور حقيقية لمنتجات المراسي من مكتبة الوسائط الحالية، وليست صورًا مخزنة بديلة.
- عرض سعر قائم على المواصفات يشمل القضيب، وريشة الحفر، والوصلة، والصامولة، واللوح، والممركز.
- دعم أنظمة القضبان المجوفة R25 وR32 وR38 وR51 وT76 والأنظمة الخاصة بالمشاريع.
- تعبئة ومستندات موجهة للتصدير للمشترين الدوليين في مجال هندسة التربة.
- تواصل مهني حول حمل التصميم، وحالة التربة، وخطة الحقن، وطريقة التركيب.
- دعوة جاهزة للتواصل مع متغيرات قالب البريد الإلكتروني وواتساب.
الأسئلة الشائعة
ما استخدام نظام المراسي ذاتية الحفر للتدعيم المبق للأنفاق؟
يُستخدم للدعم المسبق للأنفاق، وتثبيت واجهة الحفر بالمسامير، ودعم تاج النفق، وتثبيت البوابات، وتقوية التربة الضعيفة أمام الحفر.
كيف يعمل المرساة ذاتية الحفر؟
يعمل القضيب المجوف الملولب كسلسلة حفر أثناء التركيب. يتم ضخ مونة الأسمنت عبر القلب المجوف، ويبقى القضيب نفسه في الأرض كوتر تسليح.
لماذا يُستخدم قضيب مجوف بدلًا من مرساة القضيب الصلب التقليدية؟
يقلل نظام القضبان المجوفة الحاجة إلى ثقب حفر مفتوح ومستقر قبل إدخال وتر التسليح، وهو ما يفيد في التربة الرخوة، والصخور المتشققة، والردميات، والأرض الحاملة للمياه.
ما معلومات الحمولة التي يجب التحقق منها؟
تعتمد قدرة التحميل على مقاس القضيب المختار. يُعد R32/R38 شائعين للدعم المتوسط، بينما قد يُستخدم R51/T76 للتدعيم الأمامي الثقيل للأنفاق أو للدعم بأسلوب الركائز الدقيقة.
كيف ينبغي اختيار مقاس المرساة الصحيح؟
يعتمد الاختيار على فئة دعم النفق، وحالة التربة، وثبات واجهة الحفر، وطول التداخل، وخطة الحقن، وقدرة معدات الحفر.
ما الملحقات المطلوبة عادةً؟
يشمل النظام الكامل عادةً رأس حفر قابلًا للاستهلاك، ووصلة ربط، وصامولة، ولوحة ارتكاز، وممركزًا مطابقًا لقلاوظ القضيب.
هل يمكن استخدام المنتج في الأعمال الدائمة؟
تتطلب الأعمال الدائمة حماية من التآكل وفقًا لمواصفات المشروع، وتغطية كاملة بالحقن، وسجلات فحص. ويمكن مناقشة الجلفنة بالغمس الساخن أو الطلاءات الأخرى عند الحاجة.
ما المعلومات المطلوبة للحصول على عرض سعر؟
أرسل مقاس القضيب، والطول، والكمية، وحمل التصميم، وحالة التربة، ونوع لقمة الحفر، ومقاس اللوحة، ومتطلبات الحماية من التآكل، وميناء الوجهة.
طلب الدعم الفني وعرض السعر
أرسل مقاس المرساة، والطول، والكمية، وحمل التصميم، وحالة التربة، ونوع لقمة الحفر، ومقاس اللوحة، ومتطلبات التآكل، وميناء الوجهة. سنقوم بمطابقة القضيب، واللقمة، والوصلة، والصامولة، واللوحة، والممركز كنظام مرساة ذاتية الحفر كامل.
Frequently Asked Questions
فيمَ يُستخدم نظام مرساة الحفر الذاتي للتدعيم المسبق للأنفاق؟
يُستخدم للدعم المسبق للأنفاق، وتثبيت واجهة الحفر، ودعم تاج النفق، وتثبيت مدخل النفق، وتعزيز التربة الضعيفة أمام منطقة الحفر.
كيف تعمل مرساة الحفر الذاتي؟
يعمل القضيب المجوف الملولب كسلسلة حفر أثناء التركيب. تُضخ مونة الإسمنت عبر القلب المجوف، ويبقى القضيب نفسه في الأرض كوتر تسليح.
لماذا يُستخدم قضيب مجوف بدلًا من مرساة القضيب المصمت التقليدية؟
يقلل نظام القضبان المجوفة الحاجة إلى ثقب مفتوح مستقر قبل إدخال وتر التسليح، وهو ما يكون مفيدًا في التربة المفككة، والصخور المتشققة، والردميات، والأرض الحاملة للمياه.
ما معلومات الحمل التي يجب التحقق منها؟
تعتمد قدرة التحمل على مقاس القضيب المختار. تُستخدم R32/R38 عادةً للدعم المتوسط، بينما قد تُستخدم R51/T76 للتدعيم المسبق الثقيل أو للدعم على نمط الخوازيق الدقيقة.
كيف ينبغي اختيار مقاس المرساة الصحيح؟
يعتمد الاختيار على فئة دعم النفق، وحالة التربة، واستقرار واجهة الحفر، وطول التداخل، وخطة الحقن، وقدرة معدات الحفر.
ما الملحقات المطلوبة عادةً؟
يتضمن النظام الكامل عادةً لقمة حفر قابلة للتضحية، ووصل ربط، وصامولة، ولوح ارتكاز، وممركزًا مطابقًا لقلاوظ القضيب.
هل يمكن استخدام المنتج في الأعمال الدائمة؟
تتطلب الأعمال الدائمة حماية من التآكل محددة حسب المشروع، وتغطية كاملة بالمونة، وسجلات فحص. يمكن مناقشة الجلفنة بالغمس الساخن أو الطلاءات الأخرى عند الحاجة.
ما المعلومات المطلوبة لعرض السعر؟
أرسل مقاس القضيب، والطول، والكمية، وحمل التصميم، وحالة التربة، ونوع لقمة الحفر، ومقاس اللوح، ومتطلبات الحماية من التآكل، وميناء الوجهة.
