GL अधिक तापमान क्यों सहन करता है

लेपित स्टीलों की तापमा सीमा, कोटिंग-स्टील इंटरफ़ेस पर अंतरधात्विक मिश्रधातु परत वृद्धि से निर्धारित होती है:

• GI (शुद्ध जिंक): 230°C से ऊपर, जिंक-लोहा अंतरधात्विक अवस्थाएँ तेजी से बढ़ती हैं, नम्य जिंक कोटिंग को खपत करती हैं और एक भंगुर, चूर्णीय परत बनाती हैं जो उखड़ती (परत-उखड़न) है। 250°C तक, कुछ ही हफ्तों में कोटिंग की अखंडता गंभीर रूप से प्रभावित हो जाती है।

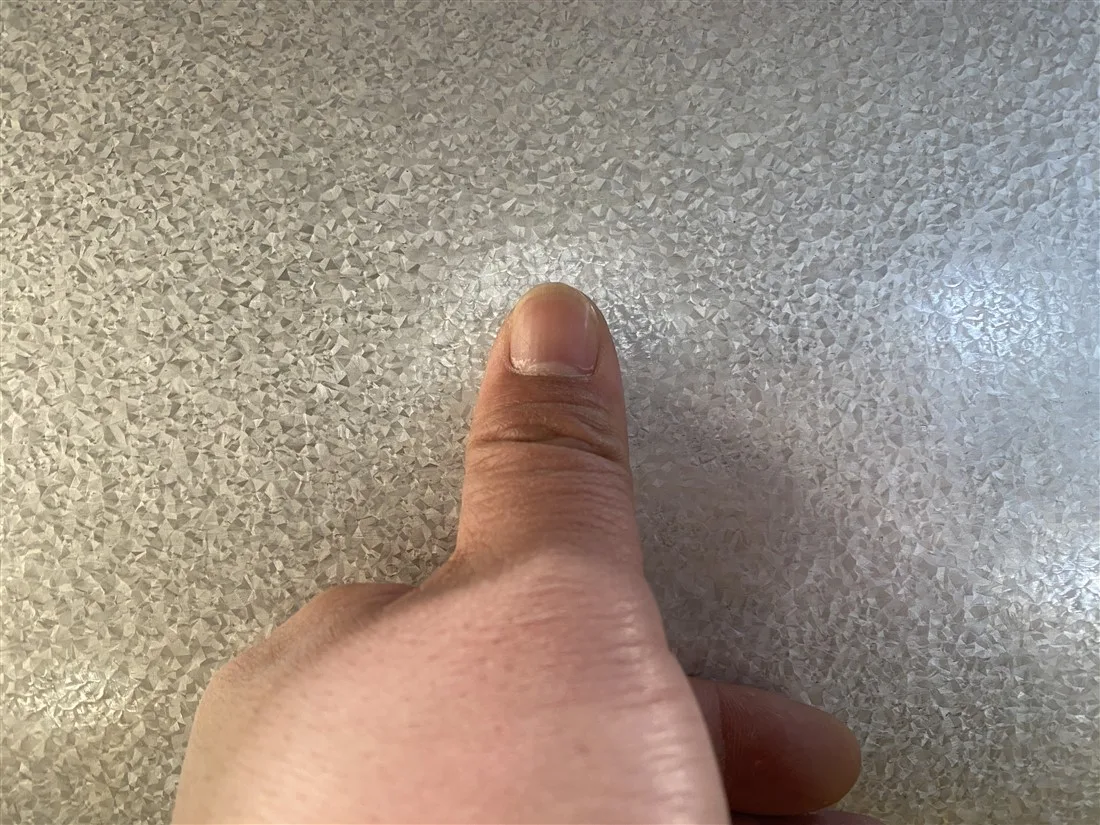

• GL (Al-Zn मिश्रधातु): एल्युमिनियम-समृद्ध डेंड्राइट्स एक स्थिर लोहा-एल्युमिनियम अंतरधात्विक बनाते हैं जो 315°C तक वृद्धि का प्रतिरोध करता है। सिलिकॉ का जोड़ अत्यधिक मिश्रधातु परत निर्माण को और दबाता है। परिणाम: GL कोटिंग उन तापमानों पर भी चिपकी रहती है और सुरक्षा देती है जो GI कोटिंग को नष्ट कर देते हैं।

315°C से ऊपर, GL भी क्षय होना शुरू कर देता है क्योंकि एल्युमिनियम-समृद्ध अवस्थाएँ परिवर्तित होती हैं और तेजी से ऑक्सीकरण करती हैं। 315°C से ऊपर के अनुप्रयोगों के लिए, एल्युमिनियम-लेपित (टाइप 1) या सिरेमिक रूप से उन्नत कोटिंग्स का उपयोग करें।

थर्मल साइक्लिंग प्रदर्शन

कई अनुप्रयोगों में निरंतर उच्च तापमान के बजाय बार-बार तापमान चक्र शामिल होत है। GL यहाँ उत्कृष्ट है क्योंकि:

• एल्युमिनियम ऑक्साइड की सतही परत ऊष्मीय रूप से स्थिर होती है और प्रत्येक चक्र के बाद स्वयं-चिकित्सित हो जाती है
• कोटिंग-स्टील बंधन परत विस्तार/संकुचन चक्रों के दौरान थकान-जनित दरार का प्रतिरोध करती है
• परीक्षण दिखाते हैं कि GL कोटिंग विफलता के बिना परिवेश से 250°C तक के 10,000+ चक्र सहन करता है

यह ऊष्मीय चक्र प्रतिरोध विशेष रूप से सौर प्रतिष्ठापनों के लिए महत्वपूर्ण है, जहाँ 25+ वर्ष की सेवा आयु के दौरान 40-60°C के दैनिक तापमान उतार-चढ़ाव सामान्य होते हैं।

निष्कर्ष

230-315°C के बीच के ऊँचे तापमान से जुड़े किसी भी अनुप्रयोग के लिए, गैलवैल्यूम गैल्वनाइज़्ड स्टील की तुलना में स्पष्ट विनिर्देशन विकल्प है। यह तापमान लाभ, GL की श्रेष्ठ परावर्तकता और संक्षारण प्रतिरोध के साथ मिलकर, इसे ऊष्मा-एक्सपोज़्ड कोटेड स्टील अनुप्रयोगों की पूरी श्रृंखला के लिए सर्वोत्तम सामग्री बनाता है।
